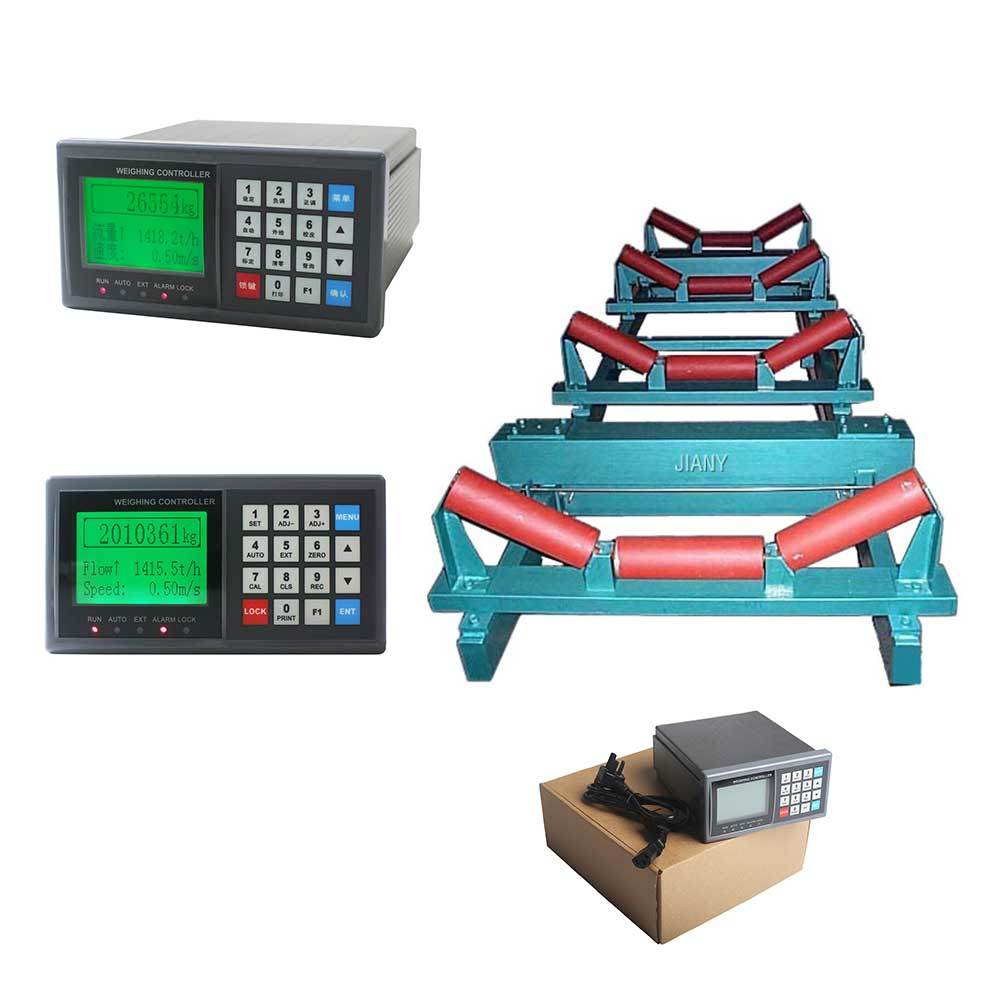

Cân băng tải Supmeter BST100

- Khung cân

• Khung cân băng tải thiết và sản xuất theo kích thước yêu cầu thực tế
• Hãng sản xuất: NTD Việt Nam
• Vật liệu chế tạo: Thép sơn tĩnh điện

Bộ khung cân đã được lắp vào hệ thống băng tải

- Bộ cảm biến lực(Loadcell):

• Model: UDA 100kg
• Hãng sản xuất: Keli China
• Điện trở đầu vào: 404 ± 15Ohm
• Điện trở đầu ra: 350 ± 3 Ohm
• Quá tải an toàn: 150% FS
• Quá tải phá hủy: 200% FS
• Phạm vi nhiệt độ hoạt động: -20 ° C / + 50 ° C

Bộ cảm biến lực(Loadcell) UDA100kg

- Bộ cảm biến vòng quay Encoder

• Hãng sản xuất: Autonics  Hàn Quốc
• Đường kính ngoài trục : Ø6mm
• Tần số đáp ứng tối đa : 300kHz
• Độ phân giải cho phép tối đa : 5000rpm
• Mô-men khởi động : Max. 40gf.cm(max. 0.00392N.m)
• Độ phân giải : 1000P/R
• Ngõ ra điều khiển : Totem pole
• Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
• Loại kết nối : loại cáp hướng tâm
• Cấu trúc bảo vệ : IP50

Bộ cảm biến vòng quay Encoder

- Bộ chỉ thị số(Đầu cân)

• Model: BST100
• Hãng sản xuất: Suppmeter

• Màn hình LCD 128x64

• Tần số lấy mẫu: 200Hz

• Dải tín hiệu đầu vào: 0 ~ 25mV.

• Điện áp/dòng điện tối đa: DC10V/250mA (điện trở Loadcell 8 - 350Ω)

• Sai số khi điều khiển lưu lượng: 0.5% ~ 10%

• Tiêu chuẩn làm việc: Đạt tiêu chuẩn đo lường quốc tế CMC GB/T 772-2008 và OMIL R50:1997.

• Bàn phím : 16 phím

• Ngôn ngữ: Tiếng Anh

• Thời gian cập nhật: có thể cài đặt từ 0.1s ~ 2.0s.

• Điện áp/ dòng ra DC 12V/100mA

• Nhiệt độ làm việc: -20℃  đến +40℃

• Kích thước (WxHxD): 164x86x193mm

• Điện áp hoạt động AC220V ± 15%. 50/60Hz.

• Thiêt bị có thể kết nối IPC/PLC, bảng hiển thị LED, máy in, modul không dây.

• COM2:RS232.

• COM1: RS232/RS85/RS422/Profibus-DP/Ethernet

• 01 đầu vào Analog cho lưu lượng đặt AI 4~20mA.

• 03 đầu ra Analog (AO) (Flow/Control Curent/…) 4~20mA. Cổng A03 là tùy chọn mở rộng.

• 01 đầu ra báo tổng tích lũy xung nhịp cao PO: 100mA DC5~24V –biên độ và độ rộng xung có thể cài đặt sẵn.

• 04 Cổng DO Relay thường mở (NO): AC250V/DC24V, 1A

• 03 Cổng DI thường mở (NO)

Đầu cân chuyên dụng cho cân băng tải định lượng
